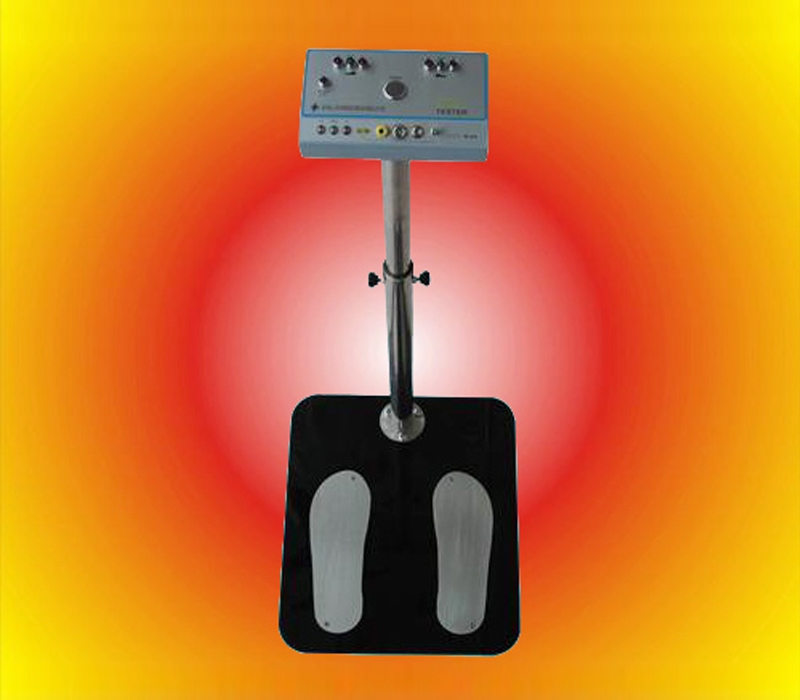

双脚人体综合测试仪
产品型号:
产品描述:双脚人体综合测试仪为3种状态接触式,设计成可快速、多次性的对ESD个人接地装置进行(功能)测试 。
本产品有人关注,如果您也感兴趣,欢迎咨询我们!
全国咨询热线: 400-0769-172 (免长途费)
产品详细
产品使用注意事项
相关资料下载
在线咨询
该产品用作完成ANSI ESD S20.20段的6.1.3.2"符合验证要求,并且验证还包括对技术要求计划进行日常检查等内容"的执行情况的检查工具之一。
双脚人体综合测试仪融合了独特的双测试电路设计,不但可以提高测试速度,而且不需要单个手腕/脚带测试仪。人体综合测试仪配置了750KΩ-10.5MΩ电路(用于测试手腕带),和750KΩ-100MΩ电路(用于鞋套测试);是测试手腕带和鞋套的理想选择.
测试参数工厂已经提前预设,但须调节至与自己的参数一致才能使用.该测试仪操作简单便捷。绿灯信号提示用户一切正常。红灯和声音提示表示电路阻值过高或过低。
W/S所测试电阻不得低于740KΩ,正常范围750KΩ-10.5MΩ,最高不得大于11MΩ。鞋套所测电阻不得低于740KΩ,正常范围750KΩ-100MΩ,最高不得大于110MΩ。公差范围为±20%
技术参数
Operating Temperature(操作温度范围) |
0-31℃ |
Humidity(湿度) |
0%-90%RH |
Size(尺寸) |
Tester 仪器:96(L)×166(W)×40(H)mm |
Shelf 支架(调整距离):>150mm |
Pedal 踏板:400(L)×300(W)×20(H)mm |
Weight(测试仪净重) |
6.5kg |
Pedal size (踏板尺寸) |
390(L)×190(W)mm |
测试仪高度调节范围 |
900mm-1470mm |
测试结果
手腕带: 750KΩ-10.5MΩ测试范围 |
鞋套: 750KΩ-35MΩ测试范围 |
电阻值 (±20%) |
测试输出 |
电阻值 (±20%) |
测试输出 |
≤740KΩ |
红色 (FAIL LO电阻低) |
≤740KΩ |
红色 (FAIL LO电阻低) |
750KΩ |
绿色(PASS正常) |
750KΩ |
绿色(PASS正常) |
10. 5MΩ |
绿色(PASS正常) |
100MΩ |
绿色(PASS正常) |
≥11.5MΩ |
红色 (FAIL HI 电阻高) |
≥110MΩ |
红色(FAIL HI (电阻高) |
注意事项:
A. 戴上手腕带时,可将(电线)插头末端插入到测试仪正面的插座位置。
B. 将转换开关置于"WRIST CORD"位置。
C. 按下测试按钮启动测试仪,可在2-3秒钟内启动测试仪。
注:测试时,千万不要误碰金属部件。
D. 绿灯"正常(PASS)"LED灯亮,显示手腕和接地电线装置功能正常。
E. 如果"FALT LO"或"FALL HI"LED灯亮并发出声频报警,手腕带佩带者需立即检查手腕带装置是否正常。 | |
